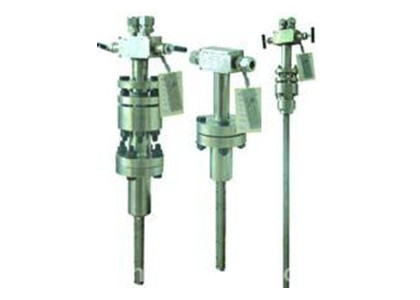

威力巴流量計
一、產品概述
AK-LW威力巴流量計是運用差壓式的工作原理設計的一種插入式流量測量?jī)x表 , 由一體化威力巴傳感器、差壓變送器和積算儀等組成流量測量系統 , 也可與控制系統或計算機聯網 , 進行流體流量測量與控制。威力巴傳感器集中地反映均速管流量傳感器的zui新研究成果。傳感器形狀如子 彈頭 , 符合流體動力學原理 , 能產生準確穩定的差壓信號 , 強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點。可測量氣體、液體、蒸汽和腐蝕性介質等多種流體 , 適應各種尺寸的管道 , 應用于高溫高壓的場合。
二、性能特點
特殊工藝加工而成的子彈頭形狀探頭，防堵性能效果顯著
管道壓損小，安裝費用低，免維護
應用范圍廣泛，適應與各種尺寸的圓管和方管
開孔小、安裝方便、直管段要求低，可在線帶壓安裝和檢修
三、測量原理
YFLW威力巴流量計是一種插入式流量測量?jī)x表。在管道中插入一根威力巴傳感器 , 當流體流過傳感器時 , 在其前部 （ 迎流方向 ） 產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對（ 一般為三對 ） 取壓孔 , 分別測量流體的全壓力 （ 包括靜壓力和平均速度壓力 ）Pl和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。
四、主要技術指標
|
適用管徑 |
|
|
測量精度 |
±0.5%～±1.0% |
|
重復精度 |
±0.1% |
|
適用壓力 |
0～25MPa，特殊應用可達40MPa |
|
適用溫度 |
|
|
測量上限 |
根據工藝要求及探頭強度而定 |
|
測量下限 |
取決于測量zui小差壓要求（見下表），低于zui小差壓時，可采用特殊設計來滿足要求 氣體，zui小差壓0.026KPa，流速4.5m/s 液體，zui小差壓0.260KPa，流速0.6m/s 蒸汽，zui小差壓0.400KPa，流速9.7m/s |
|
量程比 |
在保證精度為±0.5%～±1.0%時，量程比10：1，特殊場合可達60：1 |
|
適用介質 |
滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體 |
|
直管段要求 |
通常情況下前7D，后3D保證測量精度±0.5%～±1.0% |
五、技術參數及應用
|
型號 |
AK-LW650 |
AK-LW640 |
AK-LW630 |
|
通徑范圍 |
80~ |
50~ |
50~ |
|
適用介質 |
空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽（配有冷凝器）等 |
氣體、液體、蒸汽 |
|
|
壓力范圍 |
通常O~40.OMPa |
通常0~2.5MPa |
通常0~10.0MPa |
|
溫度范圍 |
通常-80~550℃ |
通常-80~300℃ |
通常－80~550 ℃ |
|
量程比 |
大于10:1 |
大于10:1 |
大于10:1 |
|
zui小流速 |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s |
|
測量精度 |
士1% |
士1% |
士1% |
|
重復性 |
±0.1% |
±0.1% |
±0.1% |
|
連接方式 |
整體焊接 |
在線安裝調節 |
調節型法蘭連接 |
|
配套儀表 |
差壓變送器、流量積算儀等 |
||
|
型號 |
YFLW620 |
YFLW610 |
YFLW600 |
|
通徑范圍 |
50~ |
50~ |
12~ |
|
適用介質 |
空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽（配有冷凝器）等 |
氣體、液體、蒸汽
|
|
|
壓力范圍 |
通常O~40.OMPa |
通常0~4MPa |
通常0~10.0MP a |
|
溫度范圍 |
通常-80~550℃特殊：700℃ |
通常-80~550℃ |
通常－80~300 ℃ |
|
量程比 |
大于10:1 |
大于10:1 |
大于10:1 |
|
zui小流速 |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s |
|
測量精度 |
士1% |
士1% |
士1% |
|
重復性 |
±0.1% |
±0.1% |
±0.1% |
|
連接方式 |
整體焊接 |
螺紋桿連接 |
法蘭或螺紋連接 |
|
配套儀表 |
差壓變送器、流量積算儀等. |
||
<
